技术文档与配置指南
精装房有线智能系统无损升级方案 · 兼容米家生态 · 无需开槽布线
本系统适用于精装房自带有线智能系统升级，兼容米家生态，无需开槽布线，实现无损升级。
有线智能系统包括： CAN、RS485、KNX
无线智能系统包括： ZIGBEE、WIFI、蓝牙
无线智能系统对应的面板后面有220V零火线回路；而有线智能系统后面通常会有弱电线12-24V以及通讯线（因此称为有线智能系统），并且通常不会有零火线。
如果灯光的回路继电器都在电柜里面通过控制器控制，那么该系统百分之百是有线智能系统。
中枢模块示意图
适用一切KNX系统，需要提前提供工程文件或者开关设备地址。
适用系统品牌：雷盘、大华、海为。会不断更新，如果有其他系统需要接入也可以联系我们。
如有任何兼容性问题或需要其他系统接入支持，请联系我们：
徐经理

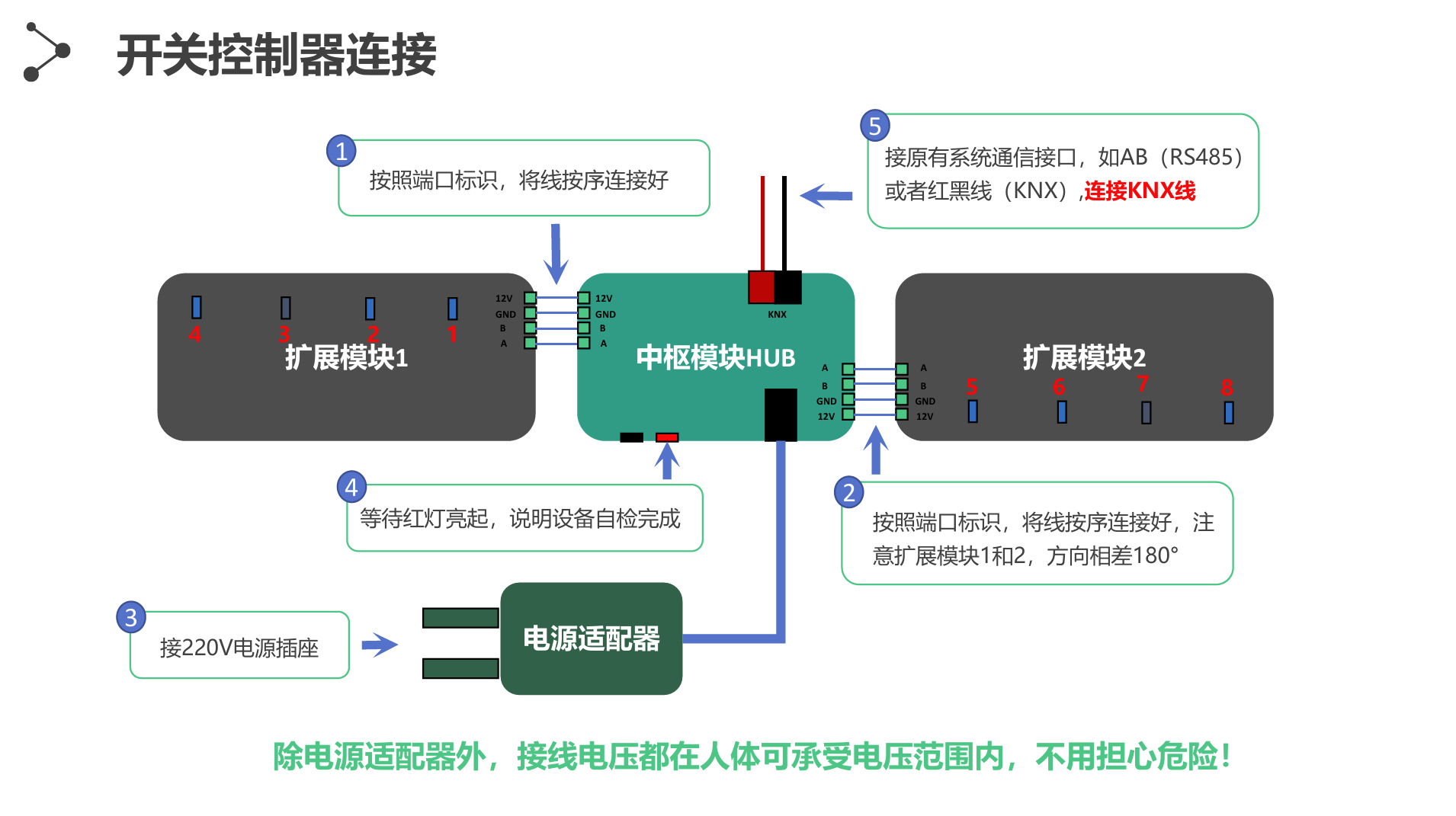

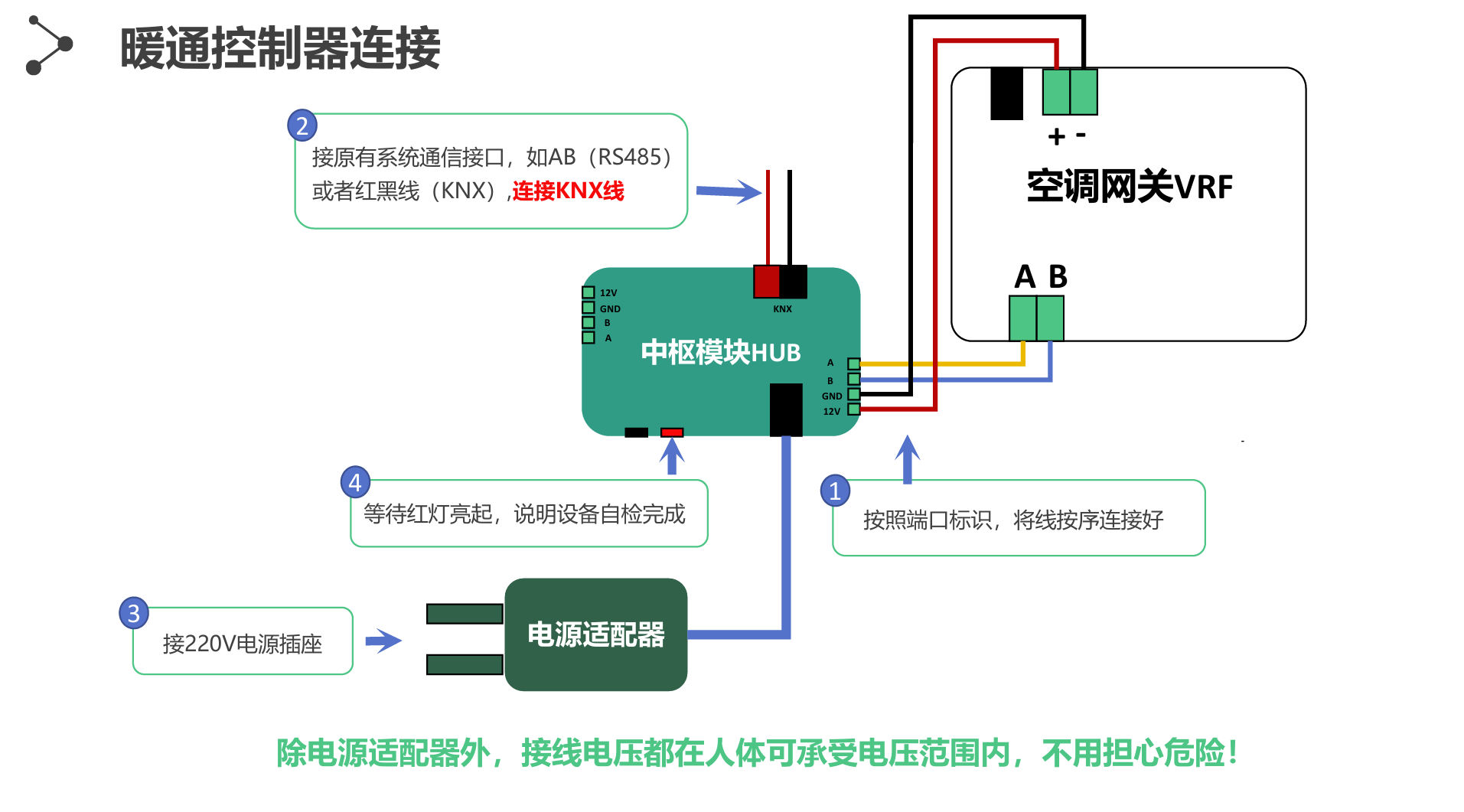

模块连接示意图
除电源适配器外，接线电压都在人体可承受电压范围内，不用担心危险！
确保原有系统已断电，准备好中枢模块和所需连接线缆。
根据原有系统类型（KNX或RS485），连接相应的通讯线到中枢模块。
将电源适配器连接到中枢模块，并接通电源。
观察中枢模块指示灯状态，确认连接正确。
小程序配置界面示意图
等待中枢模块红灯亮起，说明设备自检完成。
打开微信，搜索小程序"捷易智家"。
按照小程序提示填写初始化信息。
连接设备，中枢模块白灯亮起表示连接成功。
选择小区户型对应配置。
完成配置并保存，只需初次配置时使用。
米家APP配置示意图
总共将24路开关接入米家生态，上述标识1-6，对应6个模组，每个模组包含4路开关，以此对应开关1-4、5-8、9-12、13-16、17-20、21-24。
按个将模组添加进米家APP（添加设备，选择4键开关），并参考小程序1-24路开关定义将开关重命名，拆分好，移动到对应房间。
需要提前备好小米蓝牙中枢网关，因为设备是蓝牙方式接入米家。
可以添加后，操控第4键开关的按键1，观察对应指示灯变化，以此确定模组标识。
每个模组背面有对应按键，用于复位操作，首先长按按键至指示灯闪烁，然后松开，继续长按至指示灯停止闪烁，这时打开米家APP可搜索到设备。
本技术文档仅供参考，对于因不当操作导致的设备损坏或安全问题，捷易智能不承担相关责任。
